马桶水箱结构图及原理解析,标签：家庭装修知识,装修知识网,http://www.17xzx.com抽水马桶水箱由以下主要部分组成：进水管、出水管、渗水管、水塞(进水和出水)、浮球、放水旋钮及杠杆。一定要弄清以上各部件在工作中的作用。

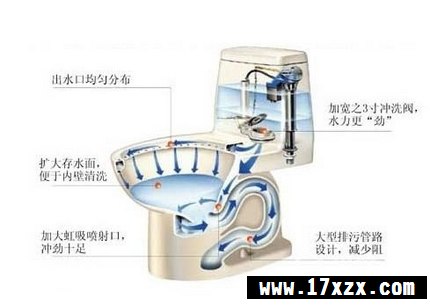

以下和大家分享抽水马桶水箱结构图，如下所示：
当您扳动水箱上的手柄给抽水马桶冲水时，水箱内的起动杆就会抬起来。这根杠子会向上牵动钢绳，进而让钢绳拔起水箱底部的球塞或橡胶盖，如果冲水阀的开口通畅，水箱中的水将流过已提高的球塞，冲到下面的桶缸里。这样桶缸的水位将高于弯管中的水位。
当水从水箱中涌出时，浮在水箱水面上的浮球将下降，拉动浮臂向下，从而抬高浮球阀装置的阀柱塞，使水又流入水箱。水总是往低处流，因此水箱中的水推动桶缸中的水，后者流入排水管，从而产生虹吸作用，将桶缸中的东西全部带走。当桶缸中所有的水流走之后，空气被吸进弯管，虹吸作用停止。同时，水箱球塞会落回原位，关闭冲水阀的开口。
浮球将随着水箱中水位的提升而升高，直到浮臂的高度足以将阀柱塞压入浮球阀中，并关闭进入的水流为止。如果无法将水关掉，多余的水会顺着溢水管向下流入桶缸，以免水箱中的水溢出。
抽水马桶(水箱)的工作原理
抽水马桶原理主要是虹吸原理，抽水马桶构造图根据的也是虹吸原理。抽水马桶的“抽水”是指大便器下面的S形弯，在排污时，马桶内的水面超越S弯的高点时，构成的虹吸现象，可以把大便器的水和污物一同抽走。不断到只剩下少量水时，虹吸毁坏，留下的少量水，构成了水封。
虹吸原理：就是连通器的原理。而虹吸管里灌满水，没有气，来水端水位高，出水口用手掌或其他物体封闭住。此时管内压强处处相等。一切安置好后，打开出水口，虽然两边的大气压相等，但是来水端的水位高，压强大，推动来水不断流出出水口。
原理概括：由于压强差在起作用。当弯管两侧中同一液面的压强不同时，管中的水(或其它液体)就会向着压强较小的一侧流动。
